Mașină de frezat cu ax înclinabil MARTIN T27

Detalii despre produs

• Avantaje
  • Batiul mașinii, o construcție din beton-armat specifică la mașinile MARTIN, garantează absorția optimă a vibrațiilor și o stabilitate absolută
  • Betonul amortizează de 6 ori mai bine decât fonta, centrul de greutate al mașinii este situat foarte jos
  • Construcția ce minimizează zgomotele garantează un lucru cu un zgomot minim
  • Placa mesei, stabilă, este foarte nervurată și rezistentă la torsiuni
  • Ghidare opritoare pe șine călite și role cu rulmenți, foarte ușor de mișcat
  • Comandă Touchscreen la nivelul ochiilor.
  • Deja din dotarea standard cuprindeți si administrați pana la 1000 scule intr-o bază de date
  • Schimbarea turației fără trepte include un sistem patentat de detectare a coliziunilor
  • Masă glisantă în construcție stabilă fontă
• Descriere

  Flexibilitate pentru prezent și pentru viitor: cu mașinile de frezat de la MARTIN.

  Echiparea unei freze cu masă, în special a unei freze pivotante, este o adevărată provocare. Dar nu și cu freza pivotantă T27, cu comandă modernă cu ecran tactil. Datorită calculației integrate pentru unelte, puteți să setați în câteva momente și modele complexe care presupun pivotarea fusului. Doar așa poate fi utilizat eficient domeniul mare de pivotare, de 2 x 46° – iar dumneavoastră puteți să vă urmăriți întru totul înclinațiile.

  Inovația care se evidenţiază este comanda Touchscreen modernă, cu deservire intuitivă, la înălţimea ochilor. O reducere a timpului de pregătire cu până la 80% creşte hotărâtor eficienţa în întreprinderea dumneavoastră.

• Detalii Tehnice

  Putere motor	7,5 kW, opțional 9,5 / 11 kW
  Cursă ax	150 mm
  Înclinarea axului	+ / - 46°
  Turație motor	1.000 - 12.000 rot/min fară trepte
  Deschizături pe masă	Ø 255/205/161/106/74 mm
  Precizie repetitivă	+/- 0,025 mm resp. +/- 0,025°
  Dimensiuni masă fixă	1255 x 900 x 95 mm
  Înăltime masă	900 mm
  Greutate	ca. 1200-1600 kg

Tehnică si agregate

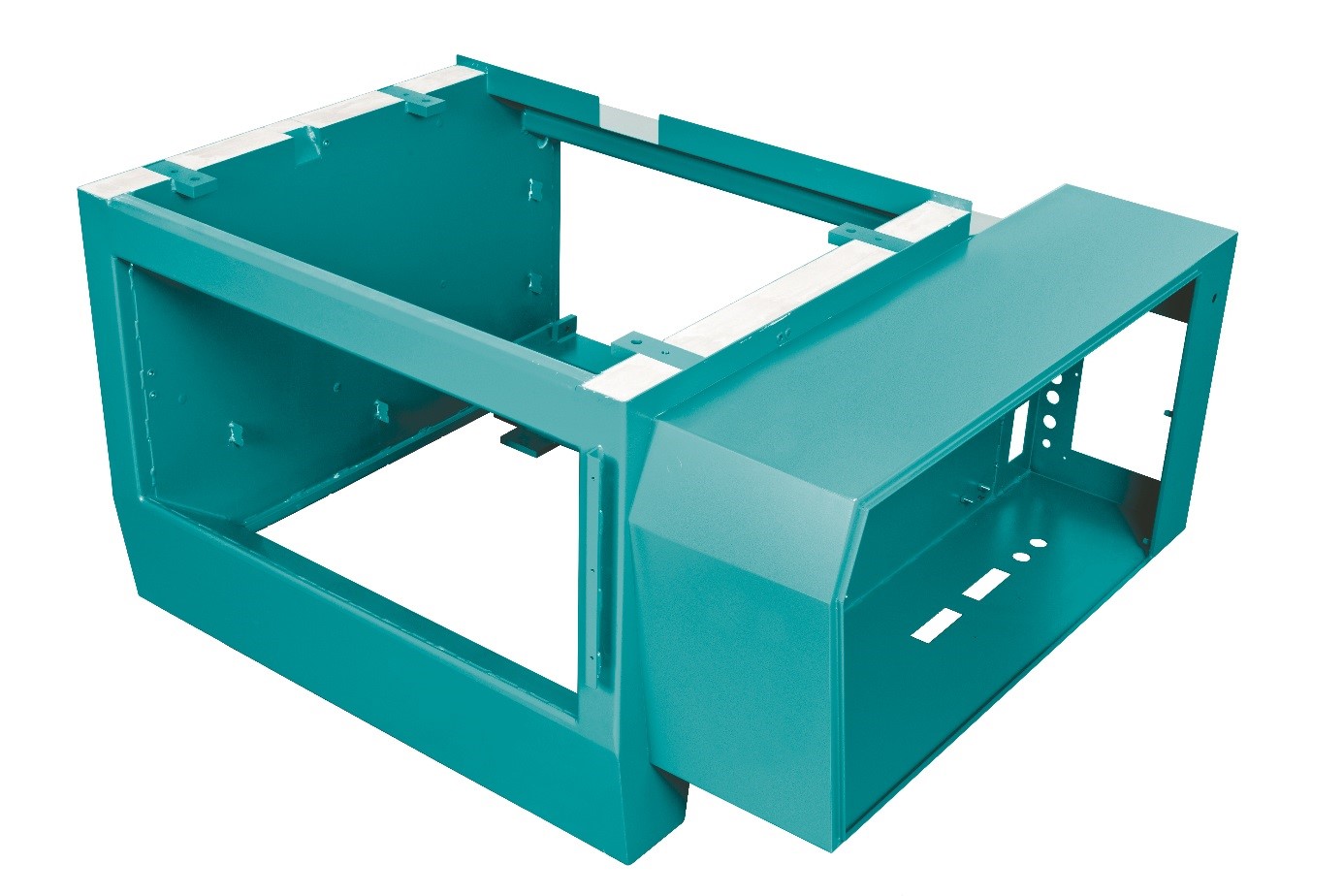

• Batiul MARTIN





  Construcție robustă, precisă și durabilă



  Suportul mașinii este o construcție compozită stabilă, cu pereți groși, care este unică pentru MARTIN. MARTIN este singurul producător din această categorie de mașini care folosește cele două materiale oțel și beton într-o combinație constructivă reală. Doar combinația inteligentă face ca suportul să fie  de primă clasă. Structura unică a suportului compozit MARTIN duce la o stabilitate incomparabilă

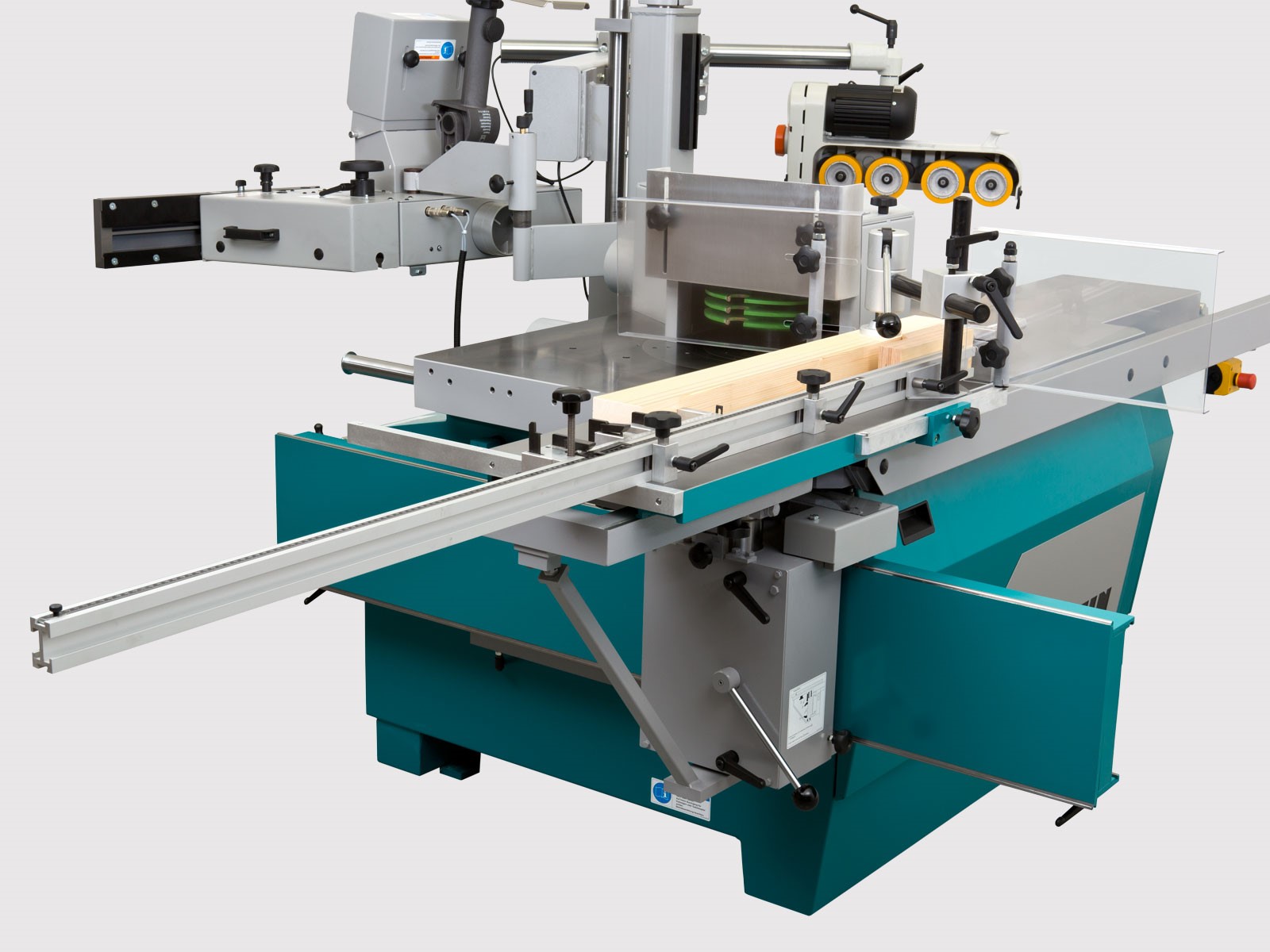

• Masă glisantă


  Masa glisantă este partenerul ideal, indiferent dacp profilați secțiuni mai mari perpendicular pe fibră, executați contraprofiluri sau realizați caneluri si cepuri. Masa solidă oferă o suprafață de așezare mare și sigura și poate fi rotită în ambele direcții cu până la 45°, iar opritorul poate fi rotit chiar și până la 65°. Astfel, pot fi prelucrate și piesele de lucru debitate oblic&nbsp, precum geamuri speciale, cu o fixare sigură. Masa glisantă are o cursă de lucru mare, de 1.400 mm, pentru a permite, inclusiv pe post de extensie de masă, prelucrarea sigură a pieselor de lucru mari. Cu capacul de mortezare inclus în pachetul de livrare pot fi montate în siguranță scule cu diametrul de până la 350mm, pe un dord de 40. Dacă nu este nevoie de masă glisantă, aceasta formeaza o perfectă extensie de masă pe partea stângă, deoarece masa poate fi coborâtă la nivelul mesei mașinii. Grinda de ghidare poate fi împinsă cu ușurință în spate, astfel încat se aliniază cu frontul mașinii.

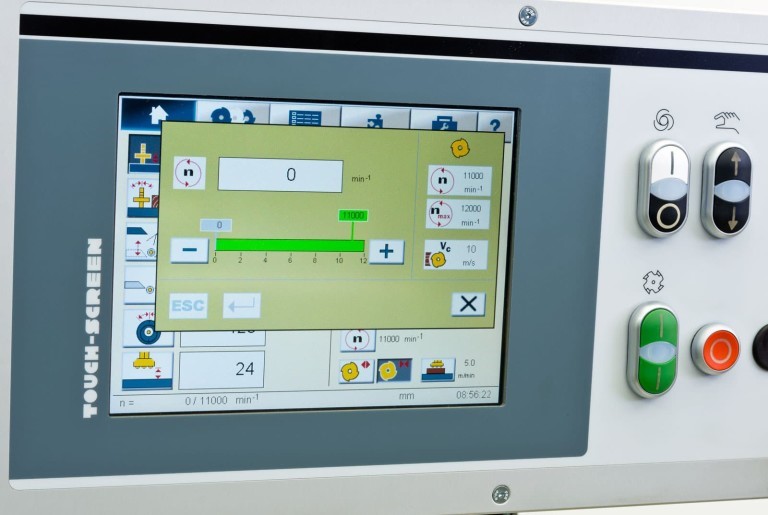

• Reglare fără trepte a turației


  Reglarea fără trepte a turației fusului de frezare vă permite să adaptați în mod ideal turația sculei, în domeniul de 1.000 până la 12.000 rot./min., la cerințele procesului de lucru - chiar și în timpul operării. Datorită domeniului mare de turații, pe lângă sculele de șlefuire a profilelor, cu rotație foarte lentă, pot fi folosite fără probleme și unelte mici, cu funcționare la turații ridicate, precum frezele cu coadă, cu viteza de tăiere ideală. Pentru aceasta, aveți mereu la dispoziție puterea corespunzătoare, datorită motoarelor cu puterea de la 7,5 până la 11 kW.

  Reglarea continuă a vitezei include un puternic sistem patentat de detectare a coliziunilor.

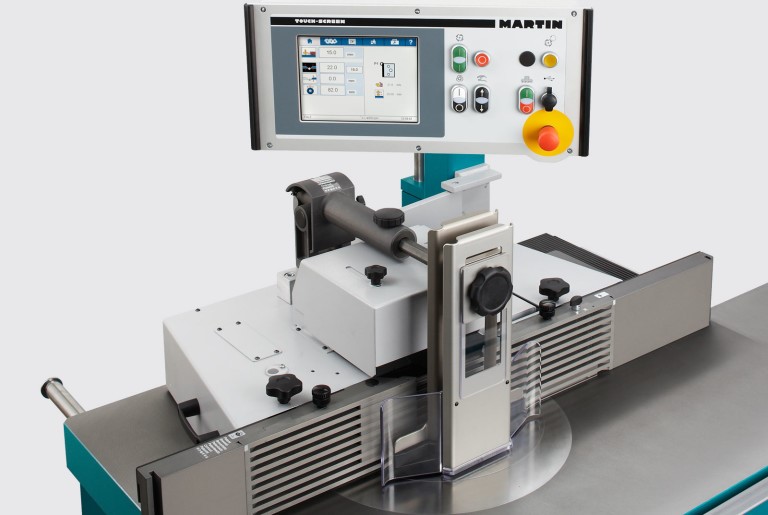

• Poziționare electromotorică a opritorului de frezare


  Poziționarea electromotorică a opritorului de frezare este o completare extrem de utilă a mașinii T27, indiferent dacă este vorba de o freză fixă sau pivotantă. Astfel, cele mai frecvente setări la o freză cu masă, adică înălțimea și adâncimea de frezare, le puteți efectua cu asistență completă din partea comenzii, deoarece setările pe care le-ați efectuat până acum singur, cu rotița manuală, sunt acum realizate de sistemul electronic. Datorită preciziei la repetare deosebit de ridicate, de ± 0,025 mm, setările opritorului sunt obținute cu exactitate. Chiar și setările critice, de exemplu la realizarea de contraprofiluri, pot fi poziționate cu precizie. Astfel, așa cum din dotarea de bază face parte înălțimea de frezare, și adâncimea de frezare face parte din fiecare program, iar comanda realizează poziționarea conform indicațiilor din program.

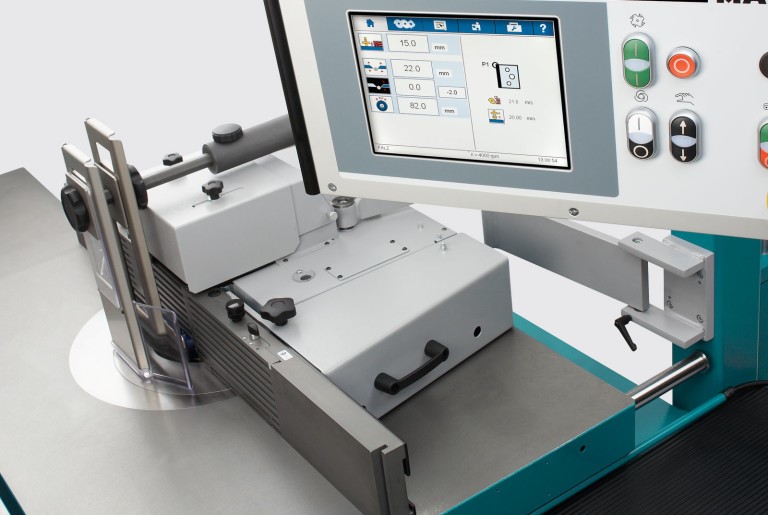

• Poziționare electromotorică a fălcii de intrare


  Atunci când afișajul pur digital nu mai este suficient, se recomandă poziționarea electromotorică a fălcii de intrare. Cu această opțiune, disponibilă numai în combinație cu poziționarea electromotorică a opritorului de frezare, dețineți controlul complet asupra opritorului de frezare. Astfel, toate setările opritorului se realizează din comandă. Această opțiune este recomandată pentru utilizatorii care efectuează frecvent lucrări de frezare asupra piesei de lucru.

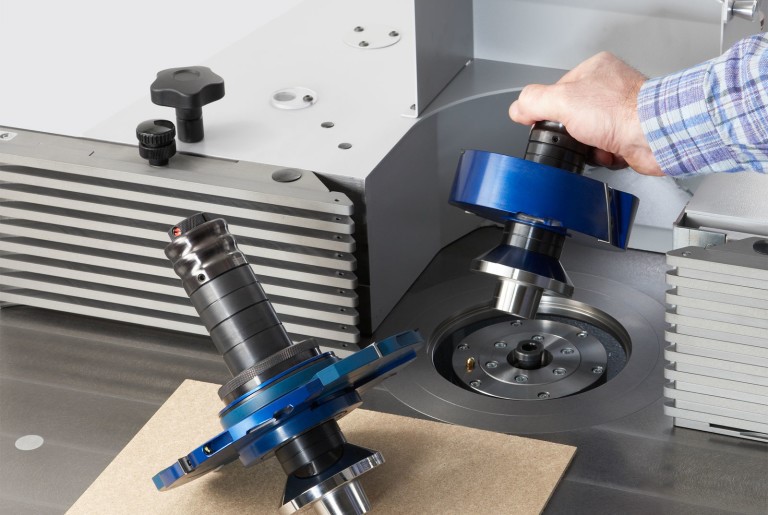

• Sistem de schimbare rapidă HSK


  Pentru toți cei care doresc să schimbe rapid și simplu sculele, ca unitate cu arborele, sau care chiar văd freza cu masă ca o completare efectivă a unui centru de prelucrare CNC, noua interfață de scule HSK este o completare ideală. Dacă mașina de bază T27 include sistemul probat de schimbare rapidă DornFix, conceput de MARTIN, poate fi ales ca opțiune sistemul HSK pneumatic. Datorită acestei tehnologii schimbați în câteva secunde unitatea unealtă/arbore și faceți economii enorme la timpii de echipare! În plus, puteți să montați fără probleme scule potrivite ale unui centru de prelucrare CNC, direct pe freza cu masă, iar astfel puteți să eliberați această mașină scumpă de lucrările de frezare prin trecere, consumatoare de capacități.

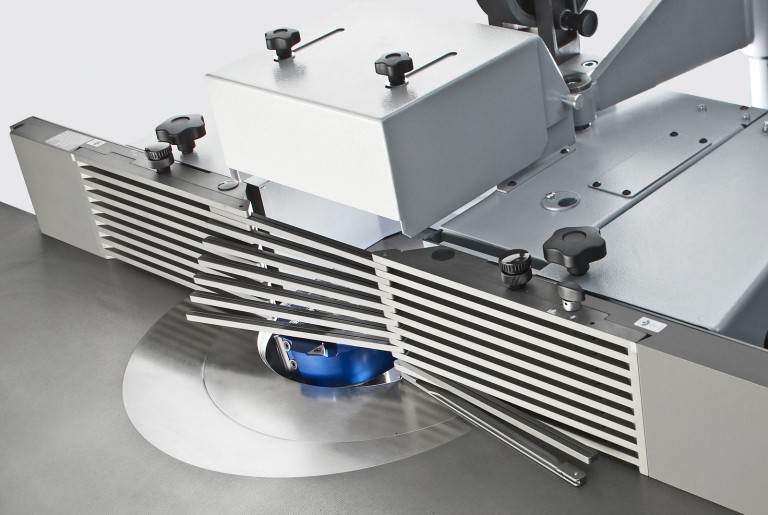

• Fălci opritoare integrale


  Deschiderea opritorului trebuie să fie întotdeauna cât se poate de bine închisă, pentru ca piesa de lucru să poată glisa de-a lungul opritorului de frezare, cu o ghidare bună. Ambele lucruri sunt obținute cu opritorul integral probat. Profilurile fălcilor confecționate din aluminiu acoperit cu un strat dur pot fi rabatate în poziție și desfăcute cu ușurință și pot fi reglate inclusiv pe înălțime. Casetele profilurilor pot fi scoase cu ușurință, astfel încât să fie posibil lucrul cu o inserție de lemn.

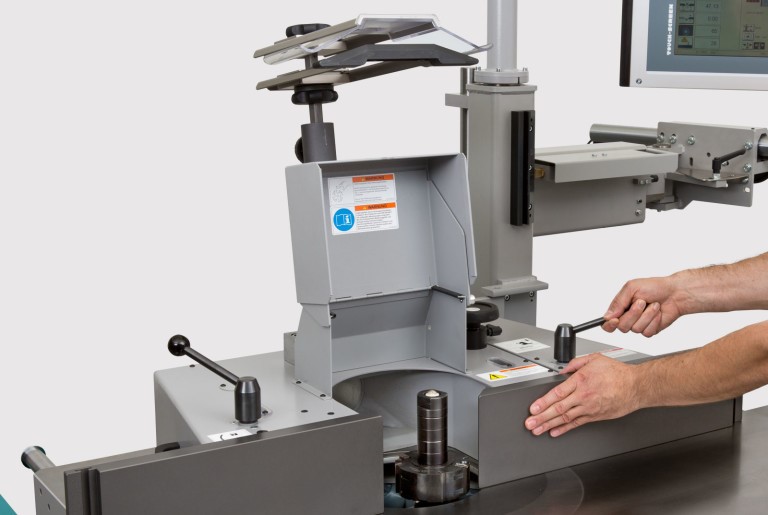

• Sistemul autolock de fixare a fălcilor de frezare


  Pentru a adapta deschiderea opritorului cât se poate de bine la unealtă, fălcile opritoare sunt deplasate frecvent. Dar de câte ori nu se uită ulterior de strângere, rezultând deteriorarea fălcilor? Sistemul opțional AutoLock de fixare a fălcilor de frezare asigură, într-o manieră simplă și sigură, o fixare sigură atât a fălcilor opritoare standard, cât și a fălcilor opritoare integrale. Datorită forței arcurilor, fălcile sunt mereu fixate sigur, iar fixarea se deschide numai în scopul reglării, prin intermediul manetelor ușor accesibile.  Complet fără sistem electric sau pneumatic

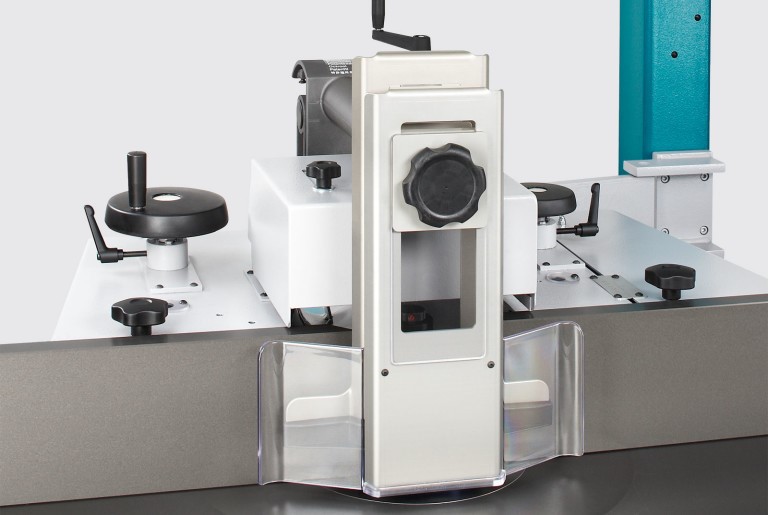

• Protecția pentru frezare centrex


  Sistemul Centrex se remarcă prin funcționalitate perfectă, design atractiv și dispunere optimă pe carcasa opritorului. Toate funcțiile pot fi setate cu rapiditate și fără eforturi, din câteva mișcări și fără unelte. Forma specială a papucilor de apăsare asigură ghidarea precisă a piesei de lucru, în condiții de vedere bună asupra procesului de lucru. Presiunea asupra piesei de lucru poate fi exercitată și în cazul frezării de inserții

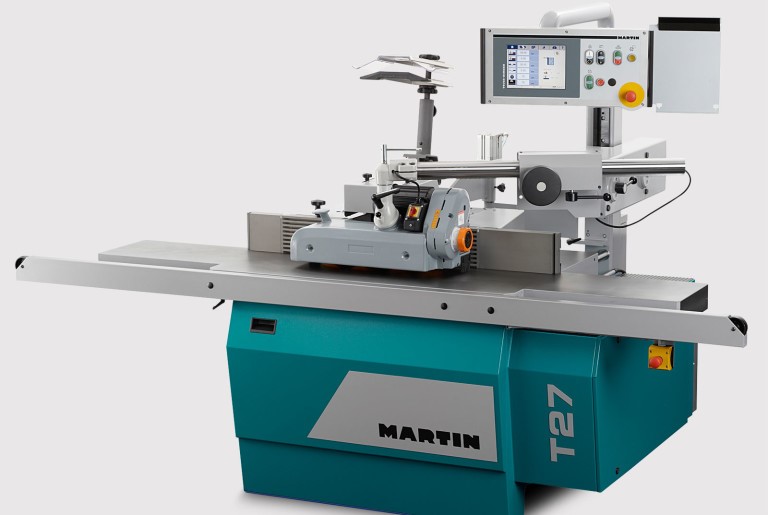

• Extensie de masă


  Extensiile de masă pe ambele părți sunt confecționate din fontă și legate fără nicio trecere de masa mașinii. Pe partea frontală vă vine în ajutor suportul extensibil stabil. Astfel, prelucrarea elementelor mari devine cât se poate de simplă.

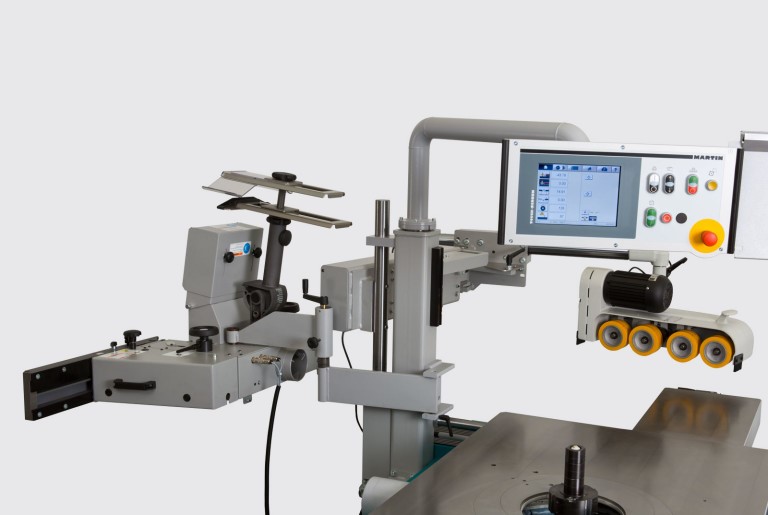

• Dispozitiv rabatabil pentru opritorul de frezare


  Cu cât lucrați mai des cu opritorul de frezare arcuită, cu atât mai repede veți aprecia avantajele acestui accesoriu. În situațiile în care trebuie să îndepărtați opritorul de frezare de pe masa mașinii, dispozitivul de pivotare vă oferă ajutor. Cu acesta desprindeți opritorul pur și simplu de masă, îl ridicați prin intermediul unei rotițe manuale și îl pivotați în poziția de parcare. Masa mașinii devine liberă în câteva clipe, iar dumneavoastră puteți să montați dispozitivele de protecție speciale necesare, fără probleme de spațiu.

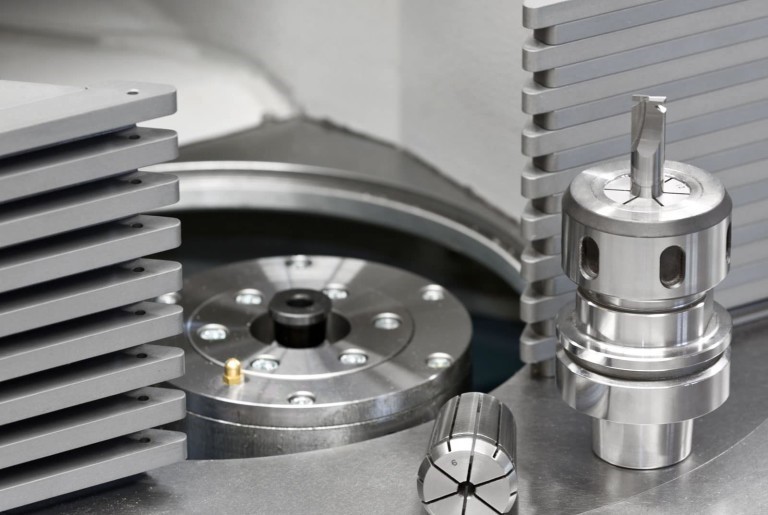

• Arbore de frezare cu bucșă de prindere


  Dacă doriți să vă folosiți sculele de frezare de sus, de regulă freze cu coadă, și pe freza cu masă, arborele cu bucșă de prindere este opțiunea ideală pentru freza dumneavoastră. Bucșele de prindere, care pot fi schimbate cu ușurință, pot fi livrate pentru freze cu diametrul cozii de 3-25 mm, pentru ca arborele să poată fi folosit cu flexibilitate. Opritorul mașinii T27 poate fi montat și cu o deplasare de 125 mm spre spate, pentru a permite și frezarea cu ușurință a nuturilor de îmbinare. În combinație cu scule cu diametre mici, se recomandă alegerea reglării fără trepte a turației, opțională.

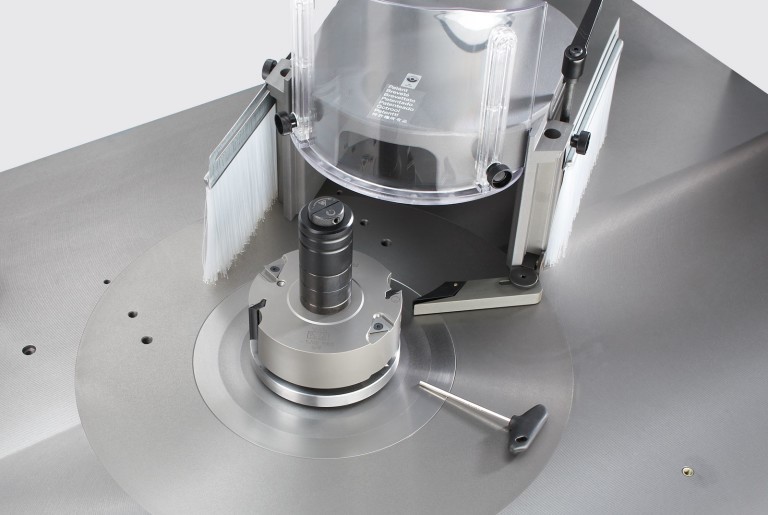

• Frezare arcuită master


  Acest dispozitiv opțional de siguranță și lucru permite frezarea rapidă și fără pericol a pieselor de lucru cu formă arcuită, inclusiv cu aparatul de avans. Sistemul de frezare arcuită FrezareArcuităMaster poate fi montat și reglat simplu și rapid pe masa mașinii, fără unelte, și permite frezări cu rotire spre stânga și spre dreapta. Livrarea se face în locul dispozitivului de protecție la frezare standard, CPS Tapoa 08. Puteți să lucrați, la alegere, cu inel opritor (opțional) sau cu un opritor de frezare arcuită (opțional) .

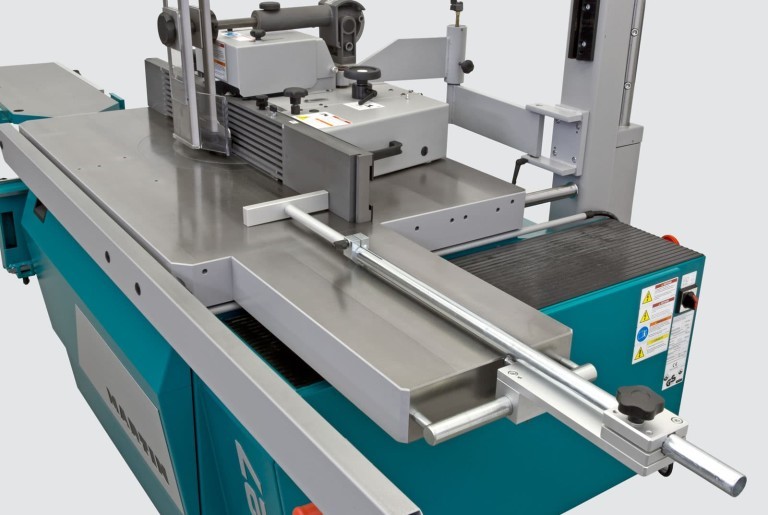

• Opritor pentru frezarea de inserții


  Opritorul opțional, cu posibilitate de montare ulterioară, este un ajutor util pentru lucrările periculoase de frezare a inserțiilor. Acesta asigură realizarea precisă și sigură a acestor lucrări. Acest accesoriu poate fi montat și pe extensia din partea stângă a mesei, pentru poziționarea exactă a frezărilor. Punctele de începere și de oprire se setează cu simplitate, exactitate și precizie la repetare. În situațiile în care nu este necesară această opțiune, opritorul poate fi rabatat, fără probleme, sub extensia de masă. Din păcate, această opțiune nu poate fi livrată fără extensii de masă.

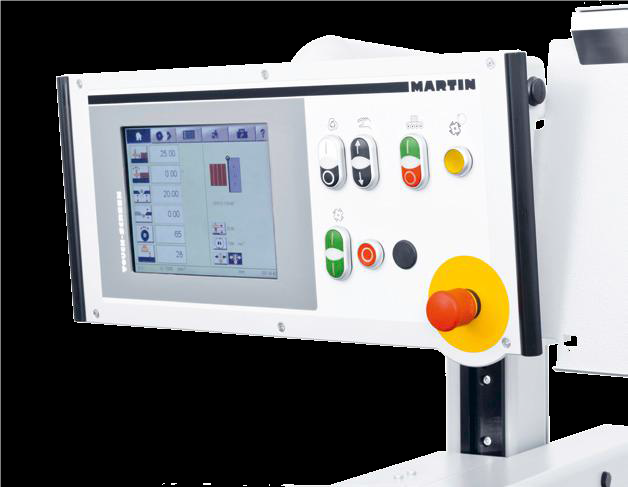

• Comandă


  Panou de comandă la nivelul ochilor, rabatabil, ergonomic inclinat




  În dotare standard comanda Power PC tip industrial, cu sistem de operare Linux si suprafață de operare TXFT TouchScreen 10.4" color, acționare servomotor comandat bus (CANopen), interfața USB pentru asigurarea datelor si updates.

  • Înălțimea de frezare si unghiul comandate electronic, precizie repetitive +/- 0,025 mm respectiv +/- 0,005 grade.
  • Alte axe calculate si conectate electronic ( opțional maxim 7 axe)
  • Afișaj la vedere si deservirea tuturor axelor ( pana la 6) pe HOME page
  • Calculație și afișaj digital al poziției sculei bazându-se pe datele salvate
  • Memorie date scule pentru 100 scule
  • Pentru fiecare sculă pot fi salvate câte 3 puncte de referință
  • Memorie programe organizabilă în 10 favorite și 10 grupe
  • Memorie program pentru 1000 reglări sculă
  • Selecție confortabilă pentru scule si program
  • Referențiere complet automată
  • Alegerea sensului de rotație dreapta-stânga
  • Afișaj pentru turație, nume sculă, inele și viteza actuală de tăiere
  • Calculator integrag cu posibilități de salvare pentru axe
  • Cronometru integrat pentru orele de lucru
  • Sistem de diagnoză cu informații de deservire
  • Parolă software, protecția parolă pentru 2 utilizatori
