Centrul de găurire CNC AES SIRIUS 950 M
Resurse produs
Video demonstrativ
Detalii despre produs
-
Avantaje
- Lățime de prelucrare până la 950 mm.
- Viteza mare de 60 m/min în X și Y.
- Masă de lucru cu pernă de aer.
-
Descriere
Pentru precizie ridicată și rapiditate, axa X si Y este contruită cu cremalieră și roată dințată, iar axa Z cu ax melcat. Toate axele sunt antrenate de servomotoare fără perii și rulează rapid și exact pe ghidaje lineare.
Masa de lucru este confecționată cu pernă de aer pentru a asigura o utilizare ușoară a mașinii. Încărcarea pe axa X poate fi nelimitată.
Unitatea de control CNC a mașinii are capacitatea de control în patru axe ale portalului. Control excelent și precis al deplasării pe fiecare axă datorită interpolării. Sistemul de operare al utilajului poate funcționa și cu coduri G. Telecomanda permite utilizarea manuală a utilajului.
Modelul SIRIUS este echipat standard cu 16 burghie, 1 pânză pentru nutuire și agregat de frezare
-
Detalii tehnice
Dimensiunea pieselor X 250 mm – nelimitat Dimensiunea pieselor Y 80 – 950 mm Grosimea pieselor 8 – 70 mm Viteza m/min. X = 60, Y = 60, Z = 20 Software Alphacam Essential 2D Comandă ISAC, sistem de operare windows Agregat de frezare 7,2 kW (S6), răcire cu aer, 18000 rot/min Cap de găurire 1,7 kW, 17 axe incl. agregat de nutuire Greutate 1500 kg
Tehnică și agregate
-
COMANDA
Computer industrial și Controler ISAC CNC cu următoarele funcții:
• Sistem de operare windows
• Ecran LCD cu monitor color 21”
• Capacitate pentru până la 32 de axe servo
• I/O la distanță cu 256 de intrări și ieșiri suplimentare
• Ethernet integrat
• Posibilitate Service on-line
Software
CAD/CAM Alphacam Essential 2D pentru un loc de deservire
Unitatea de control CNC este proiectată pentru portal cu 4 axe
Sistemul de operare poate să fie rulat cu coduri G
Control excelent al mișcării cu o interpolare pe toate axele
Software special în funcție de necesitate, la cerere
-

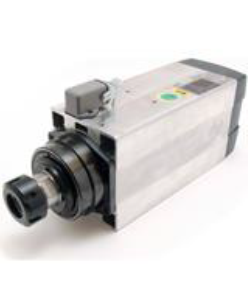

FREZA
Agregat de frezare, putere 7,2 kW (S6) / 5,5 kW (S1)
Răcire cu aer
n(max) = 18.000 rot/min
randament între 12.000 – 15.000 rot/min
preluare sculă ER32 manual
-
CONCEPT DE FIXARE
Sistemul de presiune poziționează piesele în timpul prelucrării și garantează o precizie optimă.
Șuruburile laterale pneumatice de înaltă precizie, și rolele practice de presiune, fixează eficient piesa.
-
CAPUL DE GĂURIRE
Capul de găurire standard cu 17 axe
10 axe de găurire, pentru câte 7 găuri în linie pe direcția X și 3 pe direcția Y, precum și 6 burghie orizontale și agregatul de tăiere integrat, pentru rezultate rapide și precise.
-
Masă de lucru cu pernă de aer
Masa cu perne de aer facilitează introducerea plăcilor grele și previne deteriorarea materialului sensibil.
